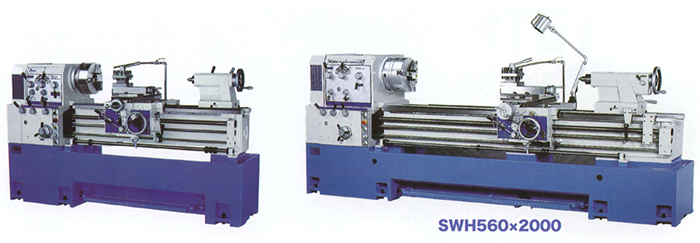

参考写真
| 機 種 | SWH430 | ||
|---|---|---|---|
| 項 目 | 単位 | ||
| 能 力 容 量 |
ベッド上の振り | mm | 430 |
| 横送り台上の振り | mm | 240 | |
| 切り落とし上の振り | mm | 650 | |
| 心間最大距離 | mm | 760 | |
| 主 軸 |
主軸端の形状 | JIS | ASA A1-6／A1-8 (option) |
| 主軸貫通穴径 | mm | 58／80 (option) | |
| 主軸穴のテーバ | MT | 6／7 (option) | |
| 主軸速度変換数 | 段 | 12 | |
| 主軸速度範囲 | rpm | 20～2000 | |
| ネ ジ 切 り 送 り |
親ネジの径とピッチ | mm | Φ35、P 6 |
| メートルネジの範囲 | mm | 0.5～7.0 | |
| インチネジの範囲 | TPI | 4～56 | |
| 自動送りの変換数 | 段 | 35 | |
| 縦送り量 | mm | 0.05～0.82 | |
| 横送り量 | mm | 0.02～0.4 | |
| 往 復 台 |
横送り移動量 | mm | 245 |
| 刃物台移動量 | mm | 125 | |
| 刃具寸法 | mm | 25 | |
| 心 押 台 |
心押軸の径 | mm | 58 |
| 心押軸のテーパ穴 | MT | 4 | |
| 心押軸の移動量 | mm | 150 | |
| ベット幅 | mm | 300 | 電 気 |
主軸モーター | kw | 3.7 |
| 切削油ポンプ | w | 100 | |
| 機 械 寸 法 |
全長 | mm | 1890 |
| 幅 | mm | 810 | |
| 高さ | mm | 1190 | |
| 本体重量 | kg | 1680 | |
（option：特別仕様）※この仕様は予告なく変更することがあります。
- 切削油装置
- 自動送り停止装置
- センタースリーブ
- 固定センター
- レべリングプレート
- 工具及び工具箱
- バックプレート
- デジタルスケール
- ３爪スクロールチャック
＊（7・9・10・12）
＊（生硬兼用／ＳＫタイプ）
＊（標準爪／ＳＣタイプ） - ４爪単動チャック
＊（8・10・12・14・16） - 固定振止（ローラーサポートまたはメタルサポート式）
- 移動振止
- 面板
- ハロゲン式作業灯
- マイクロストッパー
- ４段式ストッパー
- チャックカバー
- 後部切粉カバー
- 対向刃物台
- 回転センター
- 刃物台切粉カバー
- エプロンハンドル：右仕様・左仕様
- 機械本体色：御指定色
標準色は、白／青のツートンカラーです。 - 主軸貫通穴径 Φ80
- ベットの切落の有無
